Сделал два корпуса улья Варре. При определении размеров оттолкнулся от желания сделать улей по саженям. Ближайший размер к 300 мм оказался 294 мм = 1/8 Казенной сажени. Нарисовал в Компасе чертеж и распечатал его в масштабе 1:1. Очень удобная вещь - иметь чертеж на столе, по которому всегда можно всё найти и к нему же приложить части улья. Так же провести дополнительные построения при внесении изменений на-ходу.Обшивку улья делал из 4 мм фанеры и изнутри и снаружи. Первый корпус решил собирать отталкиваясь от внутренней обшивки. Нарезал из фанеры заготовок 210х140 мм - 8 шт, и заготовил брусочки квадратные в сечении. Брусочки распилил вдоль по-диагонали на этом приспособлении

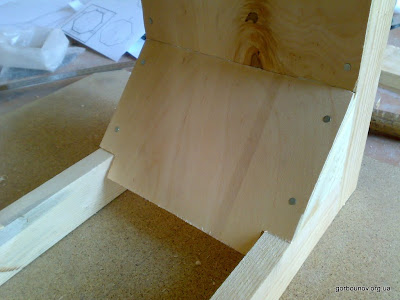

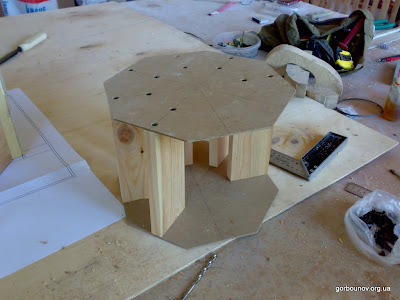

Чтобы сборку проводить точно, надо соблюдать углы соединения фанерных внутренних панелей. Для этого был изготовлен из оргалита и досок вот такой шаблон

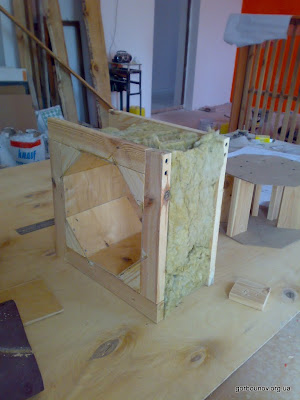

На фотографиях видно, что пришлось делать довольно неудобные запилы и зарезы, чтобы собранная внутренняя обшивка вошла в обвязку с минимальными зазорами.
